现货HW1M-2020-20原装IDEC和泉按钮开关

HW系列 控制元器件

Φ22 通用型 银触点10A IP65

主要特征:

端子罩一体型，追求安全性极限的手指安全型结构端子。

自洁式滚动接触触点块为刀面角加工型触点。

备有两个独立工作的按钮开关和指示灯的 3 个功能可安装在一个安装孔中的省空间的双按钮开关，供选择。

保护等级： IP65,使用电压范围广，全球对应。

CCC、UL、 CSA ，符合 EN 标准。

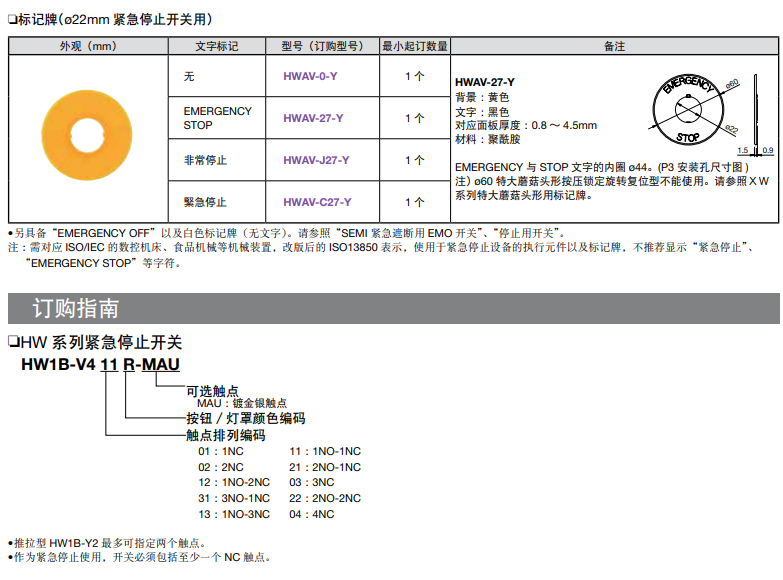

ø22 HW 系列 紧急停止开关（组合型）

1

• 直接开路动作功能。

（对应 IEC60947-5-5 ：5.2 项、IEC60947-5-1 附件 K）

• 安全锁定结构。（IEC60947-5-5 ：6.2 项）

• 保护等级 IP65。（IEC60529）

• 详细，请联系 IDEC。

❏触点容量

触点块

额定绝缘电压 600V

额定通电电流 10A

所使用类型的触点容量 IEC 60947-5-1

AC-15（A600）

DC-13

❏特性

• 所使用类型的触点容量

额定使用电压 24V 48V 50V 110V 220V 440V 额定使用电流

AC

50/60 Hz

AC-12 电阻性负载及

半导体负载 10A － 10A 10A 6A 2A

AC-15 电磁负载控制

（＞72 VA） 10A － 7A 5A 3A 1A

DC

DC-12 电阻性负载及

半导体负载 10A 5A － 2.2A 1.1A －

DC-13 电磁控制 5A 2A － 1.1A 0.6A －

❏性能规格

标准环境温度 － 25 ～＋ 60˚C（无结冰）

标准环境湿度 45 ～ 85% RH（无结露）

保存环境温度 － 40 ～＋ 80˚C

*小直接开路动作力 50N

至直接开路动作功能

的*小距离 5.5mm

*动作距离 10.0mm

接触电阻 50mΩ 以下（初始值）

绝缘电阻 100MΩ 以上（500V DC 兆欧表）

耐电压

带电与不带电金属部间 ：2,500V AC · 1 分钟

异极端子间 ：2,500V AC · 1 分钟

同极端子间 ：2,500V AC · 1 分钟

耐振动 耐久性 30Hz, 单振幅 1.5mm

误动作 5 ～ 55Hz，单振幅 0.5mm

抗冲击性 耐久性 1,000m/s2 以下

误动作 100m/s2 以下

切换频率 900 次／小时

使用寿命

机械性 50万次以上（推拉型 ：25万次）

电气性 50万次以上（推拉型 ：25万次）

（900 次／小时，动作比 40%）

保护等级 IP65（IEC 60529）

短路保护装置 250V/10A 保险丝

（Type aM IEC 60269-1/IEC 60269-2）

端子形状 M3.5 螺丝

重量（约）

76g（HW1B-V322 型）

99g（HW1B-X422R 型）

54g（HW1B-Y202 型）

79g（HW1B-V422R-EMO 型）

订货型号

HWIA-P5S

HW1B-A110G

HW1B-A110R

HW1B-A110Y

HW1B-A110B

HW1B-M1O2B

HW1B-M1O2R

HW1B-A401R

HW1B-A210B

HW1B-A201R

HW1B-M122B

HW1B-M120S

HW1B-M201B

HW1B-M201S

HW1B-M210G
